產品名稱：
|

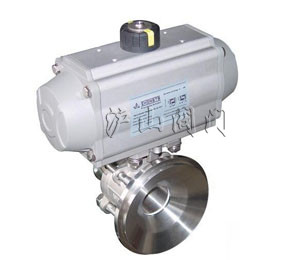

氣動放料球閥
|
產品型號：
|
Q63c1F
|
|
驅動方式：
|
氣動
|
連接形式：
|
法蘭
|
|
結構形式：
|
直通式
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.0MPa
|
公稱通徑：
|
DN25-DN100
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、氣動放料球閥產品概述
氣動放料閥是用氣動執行器控制閥門，性能與用途：操作方便，開啟自由，運動靈活可靠;閥瓣裝配維修簡單，密封結構合理，密封圈更換方便實用。
氣動放料閥是用氣動執行器控制閥門,性能與用途：操作方便，開啟自由,運動靈活可靠;閥瓣裝配維修簡單，密封結構合理，密封圈更換方便實用。 結構：主要由閥體，閥瓣，密封圈，閥桿，支架，閥壓蓋，手輪，法蘭，螺母，定位螺釘等零件。
Q63c1F（PPL）-10
二、氣動放料球閥產品結構與原理
結構與原理:
(1)閥體、(2)支架、(3)手輪：球黑鑄鐵
(4)閥芯：搪瓷
(5)橡膠墊片
(6)四氟孔板
(7)填料：四氟密封圈
(8)壓蓋子：鑄鐵
(9)絲桿、(10)閥桿螺母：鑄鐵
(10)適用于設計壓力P≤0.6MPa,工作溫度t≤1500C的搪玻璃放料閥。
該閥技術條件應符合HG5-16-79的規定。此閥除磷及磷輕介質、氫氟碳、鹽酸、氫氧化鈉氫氧化鉀外能耐各種酸、堿、鹽溶液及有機溶劑。
三、氣動放料球閥主要外形和連接尺寸單位Unit:（mm）
|
通徑DN
|
G
|
L
|
L1
|
D
|
K
|
n-Φd
|
H
|
W
|
|
mm
|
in
|
|
25
|
1″
|
G1″
|
72
|
22
|
100
|
78
|
4-Φ10
|
160
|
140
|
|
40
|
1 1/2″
|
G1/2″
|
92
|
31
|
130
|
100
|
4-Φ12
|
18/0
|
164
|
|
50
|
2″
|
G2″
|
112
|
41
|
150
|
130
|
4-Φ14
|
220
|
190
|
|
65
|
2 1/2″
|
G21/2″
|
125
|
46
|
190
|
155
|
4-Φ14
|
250
|
210
|
|
80
|
3″
|
G3″
|
160
|
57
|
205
|
170
|
4-Φ14
|
275
|
247
|
|
100
|
4″
|
G4″
|
175
|
68
|
235
|
200
|
4-Φ18
|
310
|
276
|
Q641c1為雙法蘭結構，出口端為GB9113或JB79 PN10標準法蘭。
四、氣動放料球閥設備性能
1，放料閥，耐腐蝕性:
1.使用介質如水、丙酮、酒精、氨、碳酸鋇、苯(WCB材質的溫度使用-29℃-425℃)。
2.使用介質如顆粒、油品、紙漿、二氧化碳氣(不銹鋼材質可使用溫度-60℃-232℃)。
3.嚴禁使用含氟離子液體(如HF等)也不能用強堿及磷酸(溫度小于150℃,濃度>30%)。4.不銹鋼的一般工作溫度≤150℃，壓力范圍0.6-2.5MPA，超過此規定訂貨時要說明。
2，放料閥，耐腐蝕性
1.聚四氟乙烯與金屬粘結性優良，抗拉性一般，耐稀酸、濃酸等。
2. 使用介質如顆粒、油品、紙漿、二氧化碳氣(不銹鋼材質可使用溫度-60℃-232℃)。
3. 嚴禁使用含氟離子液體(如HF等)也不能用強堿及磷酸(溫度小于150℃,濃度>30%)。
4. 不銹鋼的一般工作溫度為-5℃-225℃，壓力范圍0.6-1.6MPA，超過此規定訂貨時要說明。
3， 放料閥:搪玻璃設備是含高硅量的玻璃質釉。
通過900度左右高溫涂于金屬胎而成。它具有良好的機械性能和耐腐蝕的性能，能防止介質與金屬離子取代作用而影響污染制品，并且表面光潔、耐磨、有一定的熱穩定性。此閥除磷及磷輕介質、氫氟碳、鹽酸、氫氧化納、氫氧化鉀外能耐各種酸、堿、鹽溶液及有機溶劑。
A、耐腐蝕性:
能耐一般無機酸、有機酸、弱堿液(P≤60℃ PH≤12)以及有機劑介質。
在鹽酸、硝酸、等強腐蝕介質中優于不銹鋼。嚴禁使用含氟離子液體(如HF等)也不能用強堿及磷酸(溫度小于150℃,濃度>30%)。
B、耐熱性，允許在-30℃-240℃間使用(耐溫急變小于120℃)。
C、具有光滑的表面。不易粘結物料、易清洗。
E、絕緣性:耐沖擊性能較小為2500克/厘米，因而使用時應避免硬物沖擊。
F、耐壓0.6MPA
|
主要零件
|
閥體、閥蓋
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8(304)
|
CF3(304L)
|
ZG1Cr18Ni
12Mo2Ti
|
CF8M(316)
|
CF3M(316L)
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni9(304)
|
C0Cr19Ni11
(304L)
|
1Cr18Ni
12Mo2Ti
|
0Cr17Ni
12Mo2(316)
|
00Cr17Ni
14Mo2(316L)
|
五、氣動放料球閥分類
公稱壓力Nominal pressure
表示符號PN，在一定溫度下應用時允許的大工作壓力。對碳鋼閥體的控制閥，指200℃以下應用時允許的大工作壓力;對鑄鐵閥體，指120℃以下應用時允許的大工作壓力;對不銹鋼閥體的控制閥，指250℃以下應用時允許的大工作壓力。當工作溫度升高時，閥體的耐壓會降低。例如，公稱壓力為6.4MPa(PN64)的碳鋼控制閥，用于300℃時的耐壓為5.2MPa，用400℃時的耐壓為4.1MPa，用于450℃時的耐壓為2.9MPa。
稱壓力閥體材質
鑄鋼、不銹鋼，316L。工作壓力0.6-2.5MPA，工作溫度-20℃-425℃。閥門口徑 DN25-DN300。連接方式:法蘭。傳動方式: 手動、氣動。適用介質: 油品、酸類、腐蝕性介質等。 制造標準:國標。
手動放料閥主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于閥門底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在容器出口的殘留現象. 放料閥根據實際情況的需要,放底結構設計為平底型,閥體為V型,并提供提升和下降兩種工作方式閥瓣。閥體內腔有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間,可以保護閥體不被介質沖刷,腐蝕，并對密封圈進行特殊處理，使表面硬度達到HRC56-62，具有高耐磨、耐腐蝕的功能，閥瓣密封根據需要時封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時采取短行程閥瓣的設計。
公稱通徑DN
放料閥額定流量系數KV，放料閥公稱壓力和壓差，放料閥閥體和閥內組件材料，放料閥流量特性，放料閥適用溫度，放料閥電源電壓和控制信號，放料閥是否帶附件等。
一，公稱通徑：(nominal diameter)，又稱平均外徑(mean outside diameter)，表示符號DN，就是各種管子與管路附件的通用口徑。同一公稱直徑的管子與管路附件均能相互連接，具有互換性.它不是實際意義上的管道外徑或內徑，雖然其數值跟管道內徑較為接近或相等，為了使管子、管件連接尺寸統一，采用公稱直徑(也稱公稱口徑、公稱通徑)。例如焊接鋼管按厚度可分為薄壁鋼管、普通鋼管和加厚鋼管。其公稱直徑不是外徑，也不是內徑，而是近似普通鋼管內徑的一個名義尺寸。每一公稱直徑，對應一個外徑，其內徑數值隨厚度不同而不同。公稱直徑可用公制mm表示，也可用英制in表示。管路附件也用公稱直徑表示，意義同有縫管。
