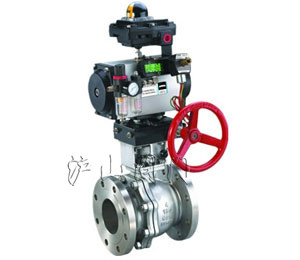

氣動固定(金屬密封)球閥


氣動固定(金屬密封)球閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 氣動固定(金屬密封)球閥   產品型號 Q647Y
  驅動方式 氣動   連接形式 法蘭
  結構形式 固定   密封材料 硬質合金
  壓力范圍 1.6MPa   公稱通徑 DN25-DN250
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323



一、氣動固定(金屬密封)球閥介紹

      氣動固定(金屬密封)球閥是新一代高性能球閥,適用于長輸管線和一般工業管線,其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮,適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比,工作時,閥前流體壓力在球體上產生的作用力全部傳遞給軸承,不會使球體向閥座移動,因而閥座變形小,密封性能穩定、使用壽命長,適用于高壓、大口徑場合。先進的彈簧預閥座組件,具有自緊特性,實現上游密封。每閥有兩個閥座,每個方向都能密封因而安裝沒有流向限制,是雙向。本閥是三片式閥體結構,中法蘭用螺栓連接,密封采用增強聚四氟乙烯鑲入不銹鋼圈內,鋼圈后部設有彈簧保證閥座緊貼球體,保持密封。上下閥桿均設有PTFE軸承,減少磨擦,操作省力,小軸底部沒有調整片,保證球與密封圈的接處位置。采用全通徑的結構使閥門流量孔么與管線內徑一致,以便管線清掃。

二、氣動固定(金屬密封)球閥工作原理

      氣動球閥只需要用氣動執行器用氣源旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥適宜直接做開閉使用,但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊,易于操作和維修,適用于水、溶劑、酸和天然氣等一般工作介質,而且還適用于工作條件惡劣的介質,如氧氣、過氧化氫、甲烷和乙烯等。
Q647Y-16,25

三、氣動固定(金屬密封)球閥主要外形和連接尺寸  單位Unit:(mm)

Q647Y-16
通徑DN L D K D1 n-Φd b f H W
mm in
25 1″ 140 115 85 65 4-Φ14 16 3 217 190
32 1 1/4″ 165 140 100 76 4-Φ18 18 3 260 210
40 1 1/2″ 165 150 115 84 4-Φ18 18 3 293 210
50 2″ 203 165 125 99 4-Φ18 20 3 309 247
65 2 1/2″ 222 185 145 118 4-Φ18 20 3 344 247
80 3″ 241 200 160 132 8-Φ18 20 3 421 276
100 4″ 305 220 180 156 8-Φ18 22 3 485 348
125 5″ 356 250 210 184 8-Φ18 22 3 560 378
150 6″ 394 285 240 211 8-Φ23 24 3 655 432
200 8″ 457 340 295 266 12-Φ23 24 3 847 524
250 10″ 533 405 335 319 12-Φ26 26 3 980 648
Q647Y-25
通徑DN L D K D1 n-Φd b f H W
mm in
25 1″ 165 1115 85 65 4-Φ14 16 3 217 190
32 1 1/4″ 178 140 100 76 4-Φ18 18 3 260 210
40 1 1/2″ 190 150 115 84 4-Φ18 18 3 293 210
50 2″ 216 165 125 99 4-Φ18 20 3 309 247
65 2 1/2″ 241 185 145 118 4-Φ18 22 3 344 276
80 3″ 283 200 160 132 8-Φ18 24 3 421 348
100 4″ 305 235 190 156 8-Φ23 24 3 4185 378
125 5″ 381 270 220 184 8-Φ26 26 3 580 432
150 6″ 403 300 250 211 8-Φ26 28 4 655 524
200 8″ 502 360 310 274 12-Φ26 30 4 847 648
250 10″ 588 425 370 330 12-Φ30 32 4 980 715
結構長度:GB12221
法蘭標準:GB9113亦可按ANSI B165、JIS B2212
