產品名稱：
|

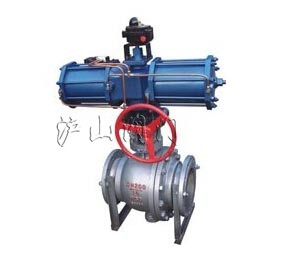

Q647氣動固定球閥
|
產品型號：
|
Q647
|
|
驅動方式：
|
氣動
|
連接形式：
|
法蘭
|
|
結構形式：
|
固定式
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～4.0MPa
|
公稱通徑：
|
DN50-DN500
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、Q647氣動固定球閥概述
Q647氣動固定球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；
在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。
二、Q647氣動固定球閥產品特點
(1)氣動固定式球閥采用固定球設計，相對運動部位均采用磨擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。
(2)氣動固定式球閥采用全通徑或縮徑設計，流通阻力小。
(3)氣動固定式球閥閥采用固定球設計，并增加了預緊力彈簧，使得電動球閥具有自動泄壓功能。
(4)每個球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不須考慮介質的流向。
(5)具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統安全。
(6)耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。
三、Q647氣動固定球閥產品主要零件材料
|
閥體
|
閥桿
|
閥球
|
密封面
|
墊片
|
填料
|
工作溫度
|
適用介質
|
|
WCB
|
1Cr13
|
1Cr13
|
1Cr13
司太立合金
本體材料
|
柔性石墨
不銹鋼加柔性石墨
08軟鋼
F304 F316
|
柔性石墨
編結石墨
|
-29-425℃
|
水、蒸汽、油品
|
|
WC6
|
15CrMo
|
15CrMo
|
-29-425℃
|
|
WC9
|
25Cr2MoV
|
25Cr2MoV
|
|
LCB
|
304
|
304
|
-46-354℃
|
|
CF8
|
304
|
304
|
-196-600℃
|
部分酸、堿
|
|
CF3
|
304L
|
304L
|
|
CF8M
|
316
|
316
|
|
CF3M
|
316L
|
316L
|
四、Q647氣動固定球閥主要外型尺寸
|
|

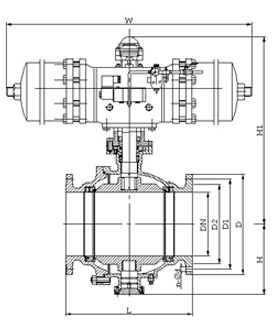

氣動固定球閥 結構圖
|
|
|
公稱通徑
DN(mm)
|
尺 寸
|
執 行 器 型 號
|
|
1.6MPa
|
2.5MPa
|
4.0MPa
|
|
L
|
D
|
D1
|
z-φd
|
L
|
D
|
D1
|
z-φd
|
L
|
D
|
D1
|
z-φd
|
|
50
|
203
|
160
|
125
|
4-18
|
216
|
160
|
125
|
4-18
|
216
|
160
|
125
|
4-18
|
可選配DA/SR、QGSY、
SY-CH、GTD/GTE
AW/AWS、SY-YD、
系列執行器
（以上選配僅供參考具體
選區用根據實際要求）
|
|
65
|
222
|
180
|
146
|
4-18
|
241
|
180
|
145
|
8-18
|
241
|
180
|
145
|
8-18
|
|
80
|
241
|
195
|
160
|
8-18
|
283
|
195
|
160
|
8-18
|
283
|
195
|
160
|
8-18
|
|
100
|
305
|
215
|
180
|
8-18
|
305
|
230
|
190
|
8-23
|
305
|
230
|
190
|
8-23
|
|
125
|
356
|
245
|
210
|
8-18
|
381
|
270
|
220
|
8-25
|
381
|
270
|
220
|
8-25
|
|
150
|
394
|
280
|
240
|
8-23
|
403
|
300
|
250
|
8-25
|
403
|
300
|
250
|
8-25
|
|
200
|
457
|
335
|
295
|
12-23
|
502
|
360
|
310
|
12-25
|
502
|
375
|
320
|
12-30
|
|
250
|
533
|
405
|
355
|
12-25
|
586
|
425
|
370
|
12-30
|
|
|
|
|
|
300
|
610
|
460
|
410
|
12-25
|
648
|
485
|
430
|
16-30
|
|
|
|
|
|
350
|
686
|
520
|
470
|
16-25
|
762
|
550
|
490
|
16-34
|
|
|
|
|
|
400
|
762
|
580
|
525
|
16-30
|
838
|
610
|
550
|
16-34
|
|
|
|
|
|
450
|
864
|
640
|
585
|
20-30
|
914
|
660
|
600
|
20-34
|
|
|
|
|
|
500
|
914
|
705
|
650
|
20-34
|
991
|
730
|
660
|
20-41
|
|
|
|
|
