產品名稱：
|

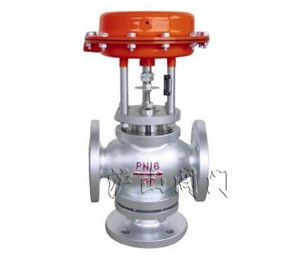

氣動薄膜三通切斷閥
|
產品型號：
|
ZMQP
|
|
驅動方式：
|
氣動
|
連接形式：
|
法蘭
|
|
結構形式：
|
單座、雙座、套筒
|
密封材料：
|
聚四氟乙烯
|
|
壓力范圍：
|
1.6-4.6MPa
|
公稱通徑：
|
DN20-DN200
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、ZMQP氣動薄膜三通切斷閥--概述
ZMQ、ZSQ型氣動薄膜（活塞）切斷閥采用頂導向結構，配用多彈簧執行機構。 具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質 流向，達到對壓力、流量、液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和運程控制系統中。
本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座（二位三通）三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、 16、40、46四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或VI級。流量特性為快開。
二、ZMQP氣動薄膜三通切斷閥--工作原理
ZMQP氣動三通薄膜切斷閥采用頂導向結構，配用多彈簧執行機構。 具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質 流向，達到對壓力、流量、液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和運程控制系統中。 本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座（二位三通）三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、 16、40、46四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或VI級。流量特性為快開。
調節閥在管道中起可變阻力的作用。它改變工藝流體的紊流度或者在層流情況下提供一個壓力降，壓力降是由改變閥門阻力或“摩擦”所引起的。這一壓力降低過程通常稱為“節流”。對于氣體，它接近于等溫絕熱狀態，偏差取決于氣體的非理想程度（焦耳一湯姆遜效應）。在液體的情況下，壓力則為紊流或粘滯摩擦所消耗，這兩種情況都把壓力轉化為熱能，導致溫度略為升高。
常見的控制回路包括三個主要部分，第一部分是敏感元件，它通常是一個變送器。它是一個能夠用來測量被調工藝參數的裝置，這類參數如壓力、液位或溫度。變送器的輸出被送到調節儀表——調節器，它確定并測量給定值或期望值與工藝參數的實際值之間的偏差，一個接一個地把校正信號送出給終控制元件——調節閥。閥門改變了流體的流量，使工藝參數達到了期望值。
在氣動調節系統中，調節器輸出的氣動信號可以直接驅動彈簧一薄膜式執行機構或者活塞式執行機構，使閥門動作。在這種情況下，確定閥位所需的能量是由壓縮空氣提供的，壓縮空氣應當在室外的設備中加以干燥，以防止凍結，并應凈化和過濾。
三、ZMQP氣動薄膜三通切斷閥--特點
1.切斷閥采用多彈簧執行機構與調節機構用三根立相連，整個高度可減小約30％，重量可減輕約30％。
2.閥體按流體力學原理設計成等截面低流阻流道，額定流量系統數增大30％。
3.閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為質材料制作，關閉進密封性能優良。
4.平衡型閥內件，提高了切斷閥的許用壓差。
5.波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。
6. 活塞式執行機構，操作力大，使用壓差大。
四、ZMQP氣動薄膜三通切斷閥--零件資料
閥體、密封套筒：HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12MO2Ti
閥芯、閥座：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太萊合金
