類別

型號

類別

型號

單座加熱調節器

ZZWP-16～40B

單座冷卻調節器

ZZWP-16～40B

雙座加熱調節器

ZZWN-16～40B

雙座冷卻調節器

ZZWN-16～40B

套筒加熱調節閥

ZZWM-16～40B

套筒冷卻調節閥

ZZWM-16～40B

公稱通徑DN（mm）

20

25

32

40

50

65

80

100

125

150

額定流量系數Kv

單座、套筒

7

11

20

30

48

75

120

190

300

480

雙座

12

22

33

53

83

132

209

330

528

允許壓差（MPa）

1.6

1.0

0.5

公稱壓力（MPa）

固有流量特性

快開

工作溫度℃

≤300

適合介質

氣體、蒸汽、低粘度液體

法蘭尺寸、型式

PN10、16、GB9113-88凸式PN40凹式
或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準） 

結構長度

按GB12221-89標準

傳感器型號

T01

T02

溫度設定范圍℃

0～70 50～120 100～170 150～220

溫度傳遞系數(mm/℃)

0.8

時間反應常s

120

超溫保護℃

設定溫度范圍上限值+50

安裝接頭

G1"

毛細管長度m

3 5 8

傳感器直徑

溫包：25護套:28

溫包材質

黃銅

控制精度％

±15

允許泄
漏量

硬密封（L/H）

單座（Ⅳ級）：≤10^-4閥額定容量：雙座、套筒（Ⅱ級）、≤5×10^-3×閥額定容量

軟密封
（ml/min）

DN(mm)

20

25

32

40

50

65

80

100

125

150

200

0.15

0.3

0.45

0.6

0.9

1.7

4.0

6.75

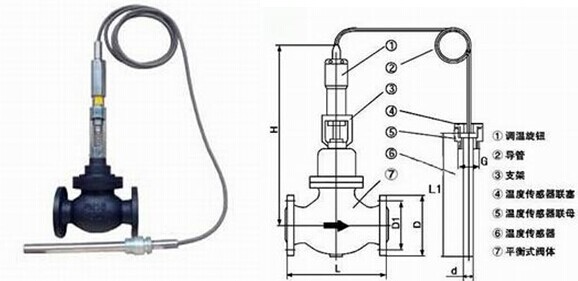

公稱通徑（DN）

20

25

32

40

50

65

80

100

125

150

L

150

160

180

200

230

290

310

350

400

480

H

500

540

580

640

700

750

820

950

L₁

430

630

L₂

350

d

25(護套直徑φ28)

重量（Kg）

8

10

13

15

18

30

35

60

75

85

閥體材質

公稱
壓力
（MPa）

介質溫度℃

≤150

≤200

≤250

≤300

≤350

≤400

≤425

≤450

大工作壓力（MPa）

HT200

1.0

1.0

1.6

1.6

1.5

ZG230-450

1.6

1.57

1.52

1.44

1.28

1.12

0.88

0.72

ZG1Cr18Ni9Ti

1.6

1.6

1.6

1.4

1.25

1.1

1.0

0.9

0.75

ZG0Cr18Ni12Mo2Ti

4.0

4.0

4.0

3.6

3.2

2.8

2.5

2.2

1.9

6.4

6.4

6.4

5.6

5.0

4.5

4.0

3.6

3.0

零件名稱

材料

溫度范圍

閥體、閥蓋

HT200

-20～200℃

ZG230-450

-40～450℃

ZG1Cr18Ni9Ti

-250～550℃

ZG0Cr18Ni12Mo2Ti

-250～550℃

閥芯、閥座

1Cr18Ni9Ti

-250～550℃

0Cr18Ni12Mo2Ti

-250～550℃

(增強)聚四氟乙烯

-20～200℃

司太萊合金堆焊

-250～550℃

壓力平衡元件

波紋管

18Ni12Mo2Ti

-160～300℃

彈簧

18Ni12Mo2Ti

-160～250℃
