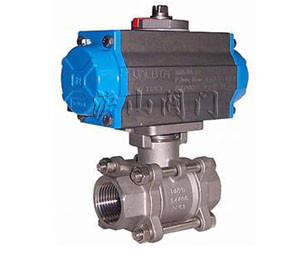

氣動三片式球閥是球閥配上氣動執行器。氣動執行器的執行速度相對較快，并且不需要工人親力親為，在很大程度上節約了人力資源以及時間。

氣動三片式球閥是由截止閥演變而來。它具有相同的旋轉90度提動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球面和通道口的比例應該是這樣的，即當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。

氣動三片式球閥只需要用氣旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。

二、氣動三片式球閥的現實作用

不銹鋼氣動閥門的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。氣動球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。

氣動三片式球閥和旋塞閥是同屬一個類型的閥門，只有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。

三、氣動三片式球閥的優點

氣動三片式球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。氣動球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：

1. 流體阻力小，其阻力系數與同長度的管段相等。

2. 結構簡單、體積小、重量輕。

3. 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

4. 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

5. 維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6. 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

7. 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

氣動三片式球閥已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及人們日常生活中。

四、氣動球閥按結構形式分類

一、浮動氣動球球閥

不銹鋼氣動球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。

浮動不銹鋼氣動球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構，廣泛用于中低壓球閥。

二、固定球氣動球閥

不銹鋼氣動球閥的球體是固定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。

為了減少氣動球閥的操作扭矩和增加密封的可靠程度，近年來又出現了油封球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。

三、彈性球氣動球閥

氣動球閥的球體是彈性的。球體和閥座密封圈都采用金屬材料制造，密封比壓很大，依靠介質本身的壓力已達不到密封的要求，必須施加外力。這種閥門適用于高溫高壓介質。

彈性球體是在球體內壁的下端開一條彈性槽，而獲得彈性。當關閉通道時，用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先松開楔形頭，球體隨之恢復原原形，使球體與閥座之間出現很小的間隙，可以減少密封面的摩擦和操作扭矩。

氣動球閥按其通道位置可分為直通式，三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。

五、氣動三片式球閥安裝

1)、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。

2)、安裝前應按規定的信號(電或氣)進行整機測試(防止因運輸產生振動影響使用性能)，合格后方可上線安裝(接線按電動執行機構線路圖)。

3)、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)。

4)、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。.

5)、本類閥應安裝在管道的水平方向或垂直方向。

6)、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。

7)、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。

六、氣動三片式球閥操作和使用

1)、操作前須確認管路和閥已被沖洗過。

2)、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(900)時，閥關斷。反向旋轉1/4圈(900)時，閥開啟。

3)、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態;指示箭頭與管線垂直時，閥門為關閉狀態。

七、氣動三片式球閥的維修

擁有較長的使用壽命和免維修期，將依賴以下幾個因素：正常的工作條件、保持和諧的溫度/壓力比，以及合理的腐蝕數據

八、氣動三片式球閥保養

1)、要經常檢查管道有沒有鐵銹、焊渣、臟物、塵士。

2)、要經常檢查支承，自重較大及有震動場合的支承架。

3)、氣源絕對不能有故障。

4)、閥體與上閥蓋連接處密封墊使用久了，要及時更換，更換時只需卸下上閥蓋就可安放新的密封墊;

5)、填料函如有滲漏要及時更換密封填料，更換時將閥桿脫開，壓板和填料壓蓋取下，即可裝入新的填料;

6)、定期檢修;

7)、長期停放時，應裝上連接法蘭的保護罩，所以接口都要用塑料塞堵上。停放時，保證閥整體的垂直性或水平位置;

8)、不要將閥支承在敏感部位，如閥門定位器、接頭、連線等處。

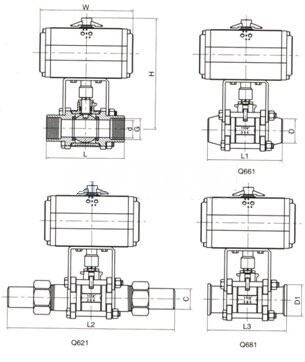

通徑DN		Q611F-16,25,40,64
mm<	In<	d<	G<	L<	H<	W<
8	1/4″	8	G1/4″	65	140	104
10	3/8″	10	G3/8	65	140	104
15	1/2″	15	G1/2	72	150	140
20	3/4	18	G3/4″	85	155	140
25	1″	24	G1″	91	165	140
32	1 1/2″	30	G1 1/4″	110	180	164
40	1 1/2″	38	G1 1/2″	122	190	164
50	2″	48	G2″	145	210	190
Q661F-16,25,40,64
mm<	In<	d<	G<	L1<	H<	W<
8	1/4″	8	14.3	65	140	104
10	3/8″	10	18	65	140	104
15	1/2″	15	22	72	150	140
20	3/4	18	28	85	155	140
25	1″	24	34.5	91	165	140
32	1 1/2″	30	43.5	110	180	164
40	1 1/2″	38	49.5	122	190	164
50	2″	48	62	145	210	190
Q621F-16,25,40,64
mm<	In<	d<	G<	L2<	H<	W<
8	1/4″	8	14	120	140	104
10	3/8″	10	18	130	140	104
15	1/2″	15	22	140	150	140
20	3/4	18	28	160	155	140
25	1″	24	34	180	165	140
32	1 1/2″	30	42	200	180	164
40	1 1/2″	38	48	218	190	164
50	2″	48	60	235	210	190
Q681F-16
mm<	In<	d<	G<	L3<	H<	W<
15	1/2″	15	34	108	150	140
20	3/4	18	50.5	118	155	140
25	1″	24	50.5	127	165	140
32	1 1/2″	30	50.5	146	180	164
40	1 1/2″	38	50.5	159	190	164
50	2″	48	64	191	210	190
