一、ZDRR型電動O型切斷球閥簡介：

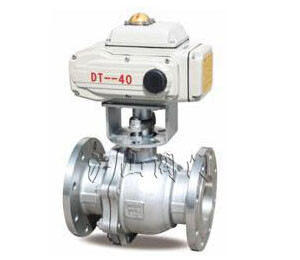

ZDRR型電動O型切斷球閥是由O型固定式球閥和最新式的電子式角行程電動執行機構配套推出的一種新穎的高級電動控制閥，由3610R或3410R系列角形程電動執行機構與調節閥調節機構組成，具有結構簡單，切換速度，流能能力大，零泄漏等特點，并可根據需要選裝不同裝置，（機內選裝一體式）實現不同的控制要求。適用于高粘度，含纖維，固體顆粒流體的場合，廣泛應用于石油化工、治金、輕工等工業、自動化等行業的控制系統中。
二、ZDRR型電動O型切斷球閥特點：
1、O型固定式球閥采用固定球設計，啟閉力矩小、開啟靈活、工作更穩定。
2、O型固定式球閥采用全通設計，具有最大的流通能力且流通阻力可以忽略不計。
3、O型固定式球閥采用雙向不銹鋼硬密封雙閥座結構、具有密封性能優越、可以雙向密封、剪切力強等特點，泄漏量額定流量系數。
4、O型固定式球閥采用固定球設計，并增加了預緊力彈簧，使得氣動球閥具有自動泄壓功能。
5、O型固定式球閥采用金屬閥座，適用工作溫度范圍大為提高。
6、電動執行采用最新型的電子式電動招待器，具有結構 緊湊、體積精小、可靠耐用等優點。
三、ZDRR型電動O型切斷球閥調節機構主要技術參數：
|
公稱通徑mm
|
15
|
20
|
25
|
32
|
40
|
50
|
80
|
100
|
|
額定流量系數Kv
|
20
|
38
|
72
|
110
|
170
|
270
|
510
|
940
|
|
公稱壓力MPa
|
1.0 、1.6、6.4
|
|
額定轉角°
|
0～90
|
|
流量特性
|
快 開
|
|
介質溫度℃
|
-20～120
|
|
閥體材質
|
HT200、ZG230-450、ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
|
|
球體材質
|
1Cr18Ni9 , 0Cr18Ni12Mo2Ti
|
|
法蘭尺寸、型式
|
PN10、16按JB78-59光滑式，PN64按JB/T79.2-94凹式
|
|
配執行機構型號
|
PN10、16
|
361RSA-05
341RSA-05
|
361RSB-10 341RSB-10
361RXB-10 341RXB-10
|
361RSC-30
341RSC-30
|
|
PN64
|
361RSB-10 341RSB-10
361RXB-10 341RXB-10
|
361RSC-30
341RSC-30
|
361RSD-150
341RSD-150
|
注：1、根據現場使用條件，可配防爆型執行機構。
2、可為用戶提供ANSI、JPI、JIS、DIN等法蘭標準產品，其法蘭距按用戶需要確定。
|
