一、氣動球閥的用途：

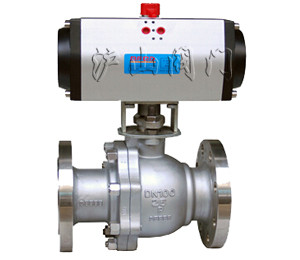

氣動球閥是球閥配上氣動執行器。氣動執行器的執行速度相對較快，最快的開關速度0.05秒/次，所以通常也叫氣動快速切斷球閥。氣動球閥通常配置各種附件，比如電磁閥、氣源處理三聯件、限位開關、定位器、控制箱等，以實現就地控制和遠距離集中控制，在控制室里就可以控制閥門的開關，不需要跑到現場或者高空和危險地帶來手動控制，在很大程度上節約了人力資源以及時間和安全性。氣動球閥具體分類有：不銹鋼氣動球閥，塑料氣動球閥，衛生級氣動球閥，碳鋼氣動球閥，二通氣動球閥，三通氣動球閥，四通氣動球閥。氣動球閥廣泛適用于天然氣、油品、化工、冶金、造紙、電力、礦業、印染、生物制藥、日用化工、食品飲料、水處理及空氣處理等行業的流體控制或調節控制，與自動化氣動儀表配套使用。
二、氣動球閥的優點：
氣動球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。氣動球閥是一種新型閥門，它具有以下優點：
1、流體阻力小，其阻力系數與同長度的管段相等。
2、結構簡單、體積小、重量輕。
3、緊密可靠，球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4、 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5、維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7、 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8、因為氣動球閥動力源采用的是氣體，一般為0.2-0.8MPa壓力，相對比較安全。氣動球閥如果漏氣的話，相對液動、電動來說，氣體可以直接排出，對環境沒有污染，同時具有較高的安全性。
9、相對于手動和渦輪轉動球閥來說，氣動球閥可以大口徑配置，（手動和渦輪轉動球閥一般都在DN300口徑以下，氣動球閥可以達到DN1200口徑。）
三、氣動球閥的結構特點：
1、氣動執行器：采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列HAW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式（彈簧復位）。
2、殼體結構：固定式球閥的閥體根據用戶需要及實際工況條件的不同可設計為鑄造結構、鍛造結構及全焊接結構三種形式，其中全焊接結構的球閥主要適用于埋地使用。
3、獨特的閥座密封結構：
浮動式球閥采用唇型彈性密封圈結構設計，保證密封的可靠性，對于低壓、超低壓或真空；正況用球閥，采用板簧加載的閥座密封結構，能確保球閥長期可靠的密封。中、高溫球閥的閥座材料可選用對位聚苯或金屬材料。
固定式球閥根據壓力的大小、介質性質及密封要求的不同而選擇球前密封結構、球后密封結構或前后雙密封結構。中、高溫球閥的閥座材料可選用對位聚苯或金屬材料。
4、阻塞與排泄：當閥門處于關閉狀態時，上下游側的閥座使液體阻斷，閥體中腔的積滯物可以通過排泄裝置進行排泄。
5、自動泄壓結構：當中腔壓力出現異常升高現象時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥提安全。
6、閥桿的可靠密封：閥桿采用有倒密封的下裝式結構，倒密封的密封力隨介質壓力增高而增大，故能確保閥桿的可靠密封，而且，當閥桿異常升壓時，閥桿不會噴出。
7、防火結構：根據工況及用戶的需要，球閥可設計為防火結構。球閥的耐火設計執行API607及JB/T6899等標準的規定，一旦發生火災而使軟密封圈燒損時，球閥的防火結構可阻止介質的大量泄漏，防止火災的進一步擴大。
8、防靜電結構：當操作閥門時，由于球體和閥座之間的磨擦，會產生靜電電荷并積聚在球體上，為防止產生靜電火花，特在閥門上設置靜電裝置，將積聚在球體上的電荷導出。
|
