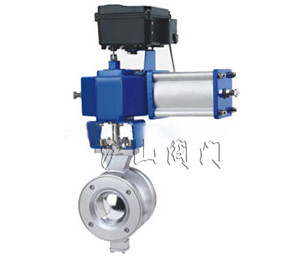

一、氣動V型調節閥門的用途與特點：
1、用途：
氣動V型調節閥是一種直角回轉結構，它與閥門定位器配套使用，可實現比例調節； V型閥芯最適用于各種調節場合，具有額定流量系數大，可調比大，密封效果好，調節性能零敏，體積小，可豎臥安裝。適用于控制氣體、蒸汽、液體等介質。
2、特點：
氣動V型調節閥是一種直角回轉結構，由V型閥體、氣動執行機構、定位器及其他附件組成；有一個近似等百比的固有流量特性；采用雙軸承結構，啟動扭矩小，具有極好的靈敏度和感應速度；超強的剪切能力。
3、氣動活塞執行機構采用壓縮空氣作動力源，通過活塞的運動帶動曲臂進行90度回轉，達到使閥門自動啟閉。它的組成部分為：調節螺栓、執行機構箱體、曲臂、氣缸體、氣缸軸、活塞、連桿、萬向軸。
二、氣動V型調節閥的工作原理：
氣動調節閥由執行機構和調節機構組成。執行機構是調節閥的推力部件，它按控制信號壓力的大小產生相應的推力，推動調節機構動作。閥體是氣動調節閥的調節部件，它直接與調節介質接觸，調節該流體的流量。
工作原理：
右面的氣孔進氣時，執行器內部活塞向兩邊移動，帶動中間輸出軸的滾動，行程角度正好90度，使閥門全開。
左面的氣孔進氣時，執行器內部活塞向中間移動，帶動中間輸出軸的滾動，行程角度也是90度，使閥門全閉。
簡單的說是對右面的孔通氣閥開，對右面的孔通氣閥關，如果現場發生氣源故障，突然斷氣，則閥門保持原始位置。
|
