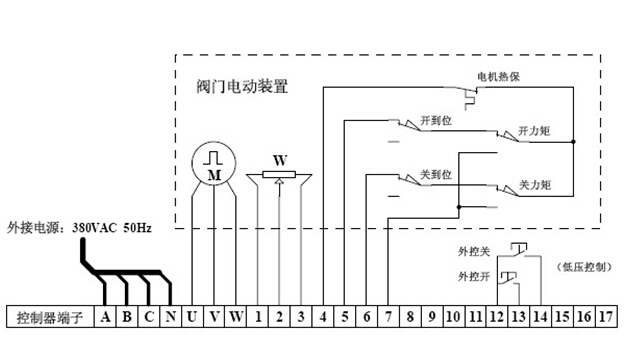

電動閥門是由閥門電動裝置和閥門共同組成的統一體。它既是管道部件-閥門，又是自動化部件—電動執行器。所以它除了必須滿足生產過程對于閥門的要求外，還必須滿足生產過程對于自動裝置的要求。電動閥門的結構是會隨著它本身各個部件的不同而有差別的。下圖是電動閥門的控制圖。
電動閥門使用電動機作為原動機。通常采用專門設計的三相異步電動機。電動機按短時工作制設計，沒有散熱設備，具有軟的或較軟的機械特性。對于要求可靠性高的場合，采用串激直流電動機。而對于要求改變轉速的場合，采用變速三相異步電動機。
電動機通過主傳動機構減速后帶動閥門的啟閉件。主傳動機構的結構形式較多。但傳動方式不外乎正齒輪傳動、蝸輪傳動、正齒輪行星傳動、擺線針齒行星傳動和諧波傳動等。最常見的主傳動機構的結構形式，是正齒輪傳動和蝸輪傳動的結合。
主傳動機構輸出的轉矩通過梯形螺紋轉換為推力，去帶動作直線運動的閥門啟閉件(閘閥和截止閥)。通常轉矩一推力轉換用的閥桿螺母都設在閥桿上作為閥門的一 個部件。這時電動執行機構輸出轉矩去帶動閥桿螺母。但是，有時也把梯形螺紋(閥桿螺母)設在電動執行機構內，使電動執行機構直接輸出推力。
對于啟閉件作旋轉運動的閥門(球閥和蝶閥)，主傳動機構的輸出軸還要通過二次減速器才能去帶動閥門啟閉件。二次減速器通常采用行星齒輪傳動、蝸輪傳動和螺桿搖臂傳動。二次減速器通常裝在獨立的殼體內再與電動執行機構拼接。
|
