不銹鋼減壓閥是通過改變節流面積，使流速及流體的動能改變，造成不同的壓力損失，從而達到減壓的目的。并依靠介質本身的能量控制與調節系統的調節。

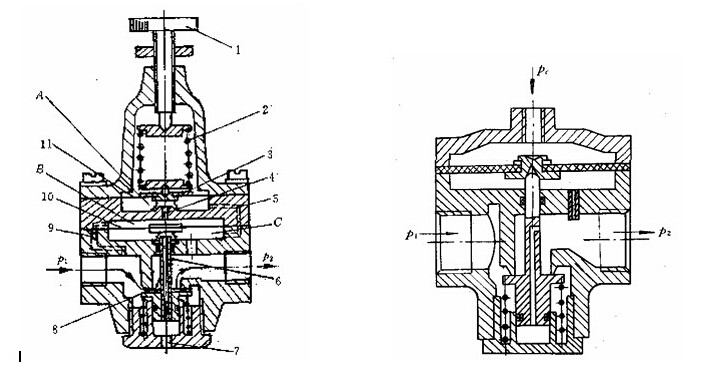

不銹鋼減壓閥工作原理（如下圖）：在出廠時，主閥與導閥是關閉的。使用時，順時針方向旋轉調節螺栓，頂開導閥瓣，介質由“a"道通入導閥腔進入“S"道，靠介質壓力推動活塞，使主閥瓣開啟，介質流向閥后，同時由“B"道進入膜片下腔。當閥后壓力超過調定壓力時，推動膜片壓縮調節彈簧，導閥漸漸關閉，流入活塞上部介質減少，活塞上升使主閥瓣在主閥彈簧的作用下也漸漸關閉，A 腔流向 B 腔介質較少，閥后壓力下降,閥后壓力的微小變化，影響膜片和調節彈簧的平衡使膜片上下移動，推動導閥和活塞工作，使主閥上下移動控制介質流量，所以閥后壓力保持穩定。
|
