一、脈沖式安全閥概述：
脈沖式安全閥由主安全閥、脈沖閥和連接管道組成。主安全閥由小脈沖閥控制。在正常情況下，主閥被高壓蒸汽壓緊，嚴密關閉。當汽壓超過規定值時．小脈沖閥先打開，蒸汽經導汽管引入主閥活塞上面，蒸汽在活塞上的壓力可以克服彈簧壓緊的作用力，故將主閥打開排汽泄壓；當壓力下降到一定數值后，小脈沖閥關閉．活塞上的汽流切斷，因此主安全閥又關閉。而活塞上的余汽可以起緩沖作用，使主閥緩慢關閉，以免閥瓣與閥座因撞擊而損傷。
二、脈沖式安全閥的工作原理：

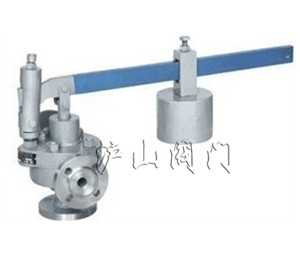

脈沖式安全閥由主安全閥和脈沖安全閥組成，脈沖安全裝置如圖一所示，用于高壓，超高壓亞臨界鍋爐上，為雙排汽結構，用于再熱器上中壓主安全閥，則為單排汽結構。它的工作原理是用脈沖安全閥控制主安全閥，在正常情況下，主安全閥被活塞下部高壓蒸汽壓緊，嚴密關閉。當壓力達到安全閥起座規定值時，脈沖安全閥先打開，蒸汽引入主安全閥活塞上面，由于活塞受壓面積大于閥瓣受壓面積，可以同時克服蒸汽和彈簧的作用力，將主安全閥打開。壓力降到一定數值時，脈沖安全閥關閉，活塞上的汽源中斷，因此在蒸汽壓力和彈簧力作用下主安全閥自動關閉。脈沖安全閥還分別帶有用來開啟或關閉用的電磁鐵，機械和電氣動作互不干擾。
三、脈沖安全閥的動作方式
正常運行中，脈沖安全閥的關閉電磁鐵通電，有一經常關閉壓力加在脈沖安全閥上。當電接點壓力表高閉合，或者通過CRT或立盤操作時，中間繼電器帶電，開啟電磁鐵動作，閥桿受到向上拉力，將閥門打開，關閉電磁鐵失電、關閉力喪失。當安全閥壓力降低時，中間繼電器失電，則關閉磁鐵帶電，閥桿受到向下壓力，閥門關閉。如電氣回路失靈，則在壓力升高至動作值時，直接頂開脈沖安全閥，進一步使主安全閥動作。
工質壓力高至動作值時，在人為不干預情況下，通過電接點壓力表高閉合或直接克服電磁鐵關閉力兩種動作途徑，打開脈沖安全閥，使主安全閥動作。
控制室立盤操作，對其它兩種遠方動作方式有閉鎖作用，優先于其它兩種方式。例如在電接點壓力表管發生凍結導致壓力升高，安全閥誤動時，可以在立盤上操作來關閉安全閥。但在立盤上操作時，必須用手將其保持住，否則一松手，立盤上操作操作按鈕會自動復位，失去關閉作用，在保持的同時，可以解掉電接點壓力表，來防止它的誤動。
假如關閉脈沖來汽門，因沒有蒸汽通過脈沖安全閥進入主安全閥，即使脈沖安全閥動作，主安全閥也不會動作，這就是正常運行中對脈沖安全閥進行定期試驗的原理。
|
